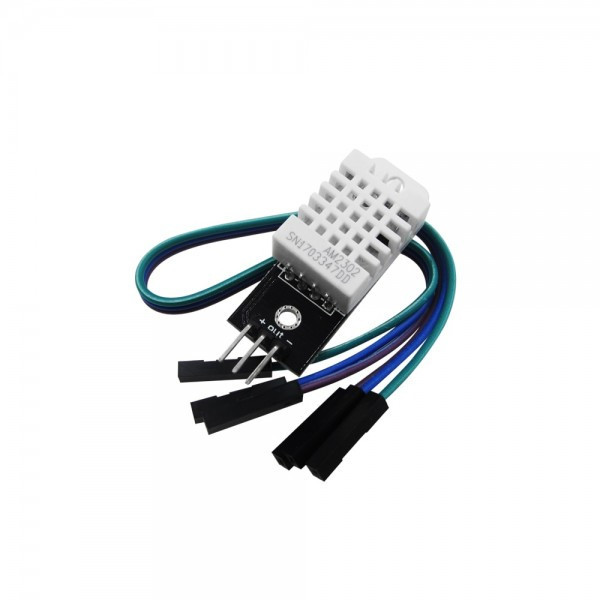

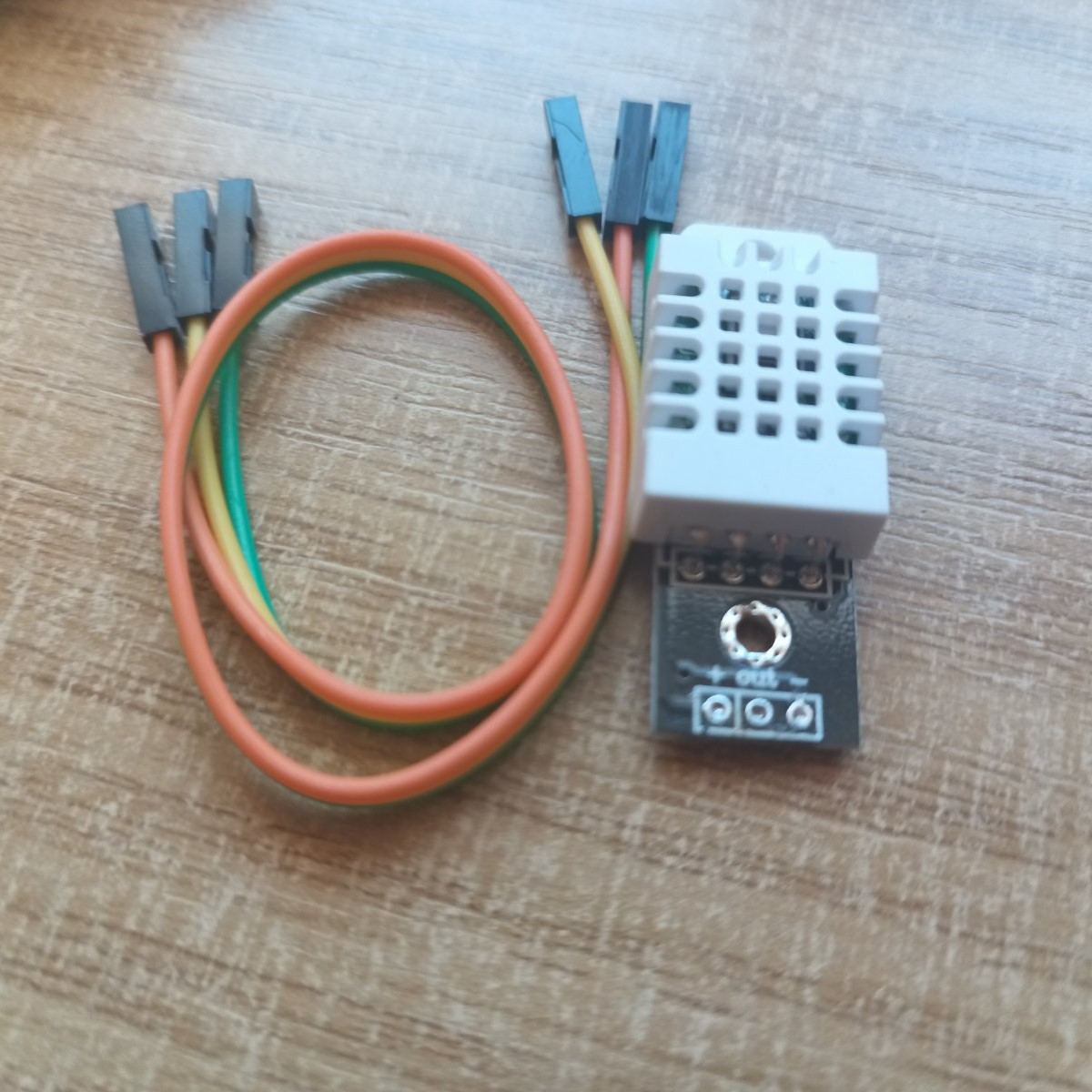

Датчик температури вологості DHT22 Arduino без ножек

Цей датчик може знайти своє застосування в радіолюбительських проектах із-за своєї невисокої вартості. Датчик DHT складається з датчика вологості і термістора. Також, датчик містить в собі простенький АЦП для перетворення аналогових значень вологості і температури.

Датчики мають стандартні виводи і тому легко стають на плату.

DHT має 4 виводи:

1. Vcc (3-5V живлення)

2. Data out - виведення даних

3. Не використовується

4. Загальний

Технічні характеристики

Інтерфейс: 1-провідний.

Зовнішні компоненти: підтягуючий резистор на лінії даних (залежно від довжини кабелю).

Живлення: від 3.3 до 5.5 В.

Допустимий діапазон: - 40 C . +80 C.

Максимальна погрішність: ±1С.

Градація шкали: 0.1°C.

Допустимий діапазон: 0.99.9%

Мінімальна погрішність: ±2% +25 C

Максимальна погрішність: ±4%

Градація шкали: 0.1%

Мінімальний час між прочитуваннями показів: 2 сек

Відстань між виводами: 2.54 мм
